Раздел "Черный и белый список" удален. Отзывы о недобросовестных продавцах запрещены, соответствующие изменения будут добавлены в правила.


1

Автор , 14 Jul 2010 21:52


Сообщений в теме: 19

Greisman

Автор темы  Отправлено 14 July 2010 - 21:52

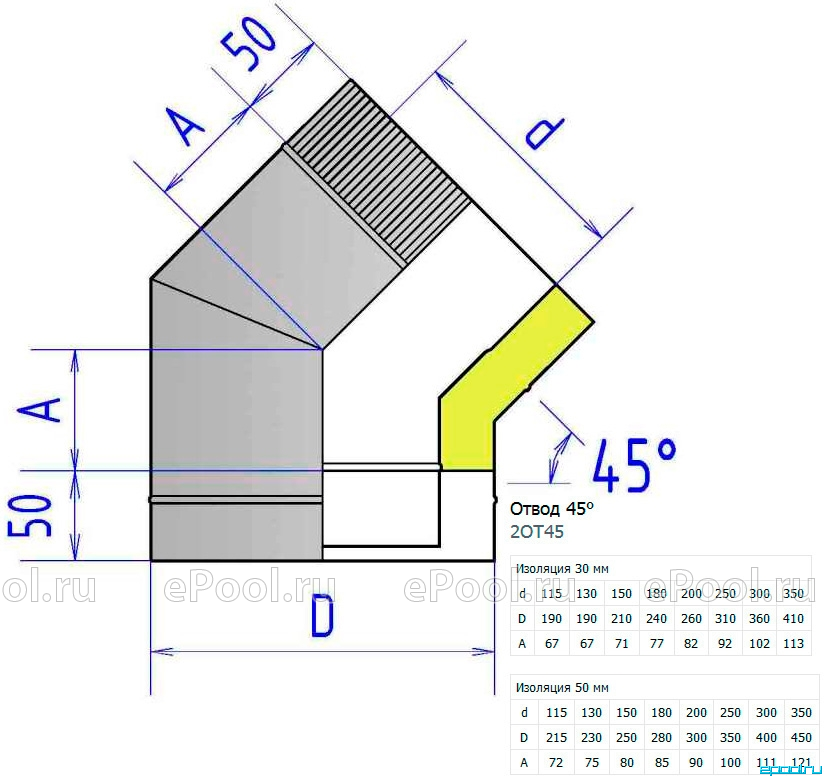

Как грамотно раскроить отвод,тройник...

Доброго времени суток…Итак предлагаю данную тему людям, которые имеют прямое или косвенное отношение к монтажу трубопровода D 108-720мм…
Многие из нас (сварщиков) часто сталкиваются с прямыми врезками (тройниками однородного и разнородного) трубопровода, отводами, врезками под 45 градусов, переходами и штанами….
Что делать если нет этих вещей в свободной продаже?
Существуют некоторые наработки по правильному раскрою некоторых диаметров трубы и изготовления из них выше перечисленной фасонины….

aftaev

Отправлено 14 July 2010 - 22:10

Как грамотно раскроить отвод,тройник...

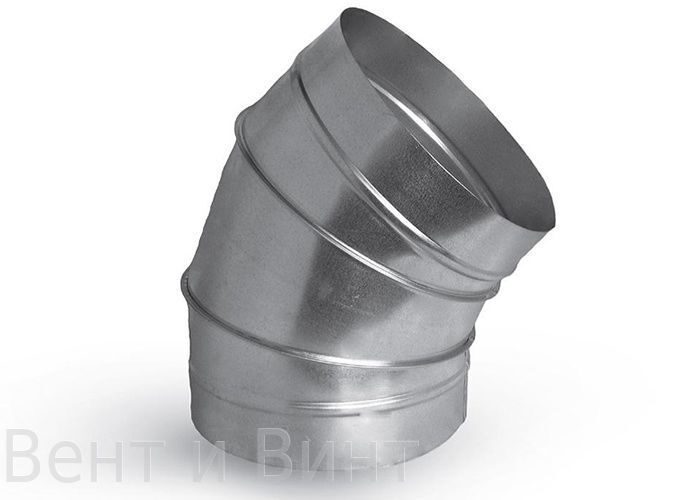

Есть специальные программы позволяющие делать такие выйкройки. Была где то у меня программка для вентиляционшиков.
Я тож как то задавался такой проблемкой:

Greisman

Автор темы  Отправлено 14 July 2010 - 22:12

Как грамотно раскроить отвод,тройник...

Никак не могу вставить фото.Одну фотку всеже слил в загруженные изображения...Помогите кто-нибудь...По мере изготовления буду сливать фотки и расчеты по некоторым диаметрам.Начну с отводов

aftaev

Отправлено 14 July 2010 - 22:31

Как грамотно раскроить отвод,тройник... Пока не будет немного сообщений фоток не вставить. Так что пиши поэмы на форуме :sad:

Пронька Грезной

Отправлено 14 July 2010 - 22:36

Как грамотно раскроить отвод,тройник...

Просмотр сообщенияaftaev (14th July 2010 - 22:31) писал:

Пока не будет немного сообщений фоток не вставить

Неправда это. Стоит в "Обсуждение работы форума" заглянуть.

Greisman

Автор темы  Отправлено 15 July 2010 - 07:47

Как грамотно раскроить отвод,тройник...

Цитата

Есть специальные программы позволяющие делать такие выйкройки

За ссылочко спасибо...Действительно есть спец програмки для расчета,берем трубу Ф720мм длинна развертки 2260мм,а распечатать эту выкройку где на принтере в А3 формате за несколько этапов....Иногда посидеть почертить тоже полезно....

Greisman

Автор темы  Отправлено 15 July 2010 - 22:41

Как грамотно раскроить отвод,тройник... D. А. часть. коэф. 0. 1. 2. 3. 4. 5. 6. 7. 8.
108. 339. 16. 21. 0. 1,5. 4. 9. 14,5. 20. 26. 28. 29.
133. 418. 16. 26. 0. 2. 5. 11. 18. 25. 31. 34,5. 36.
159. 500. 16. 31. 0. 2. 6. 13. 21,5. 30. 37. 41,5. 43.
194. 610. 16. 38. 0. 2,5. 7,5. 16. 26. 36. 44. 50. 52.
219. 688. 16. 43. 0. 3. 8,5. 18. 29. 40,5. 50. 56,5. 58.
245. 770. 16. 48. 0. 3,5. 9,5. 20. 33. 46. 56. 63. 65,5.
273. 857. 16. 53. 0. 3,5. 11. 22,5. 36,5. 50,5. 62. 70. 73.
325. 1021. 16. 64. 0. 4. 13. 27. 44. 60,5. 74,5. 84. 87,5.
373. 1171. 16. 73. 0. 4,5. 15. 31. 50,5. 70,5. 85,5. 97,5. 101,5.
473. 1485. 16. 91. 0. 6. 19. 40. 64. 88,5. 109. 123. 128.
529. 1661. 16. 103,5. 0. 6,5. 21. 44. 70,5. 91,5. 120,5. 136. 141,5.
630. 1978. 16. 111. 0. 7. 25. 52. 84,5. 117. 144. 152,5. 169.
720. 2260. 16. 141. 0. 7,5. 28. 60. 96. 134. 165. 186. 193.
820. 2575. 16. 161. 0. 9. 32. 68. 100. 152. 188. 212. 270.
Вот табличка по разметке трубопровода на 2 сегмента 2 полусегмента (15 градусов) Как грамотно раскроить отвод,тройник...: IMG_0756.jpg Как грамотно раскроить отвод,тройник...: IMG_0752(2).jpg

Сообщение отредактировал Greisman: 15 July 2010 - 23:04

Сергей Б

Отправлено 15 July 2010 - 22:59

Как грамотно раскроить отвод,тройник...

Просмотр сообщенияGreisman (Jul 14 2010, 21:52) писал:

Доброго времени суток…Итак предлагаю данную тему людям, которые имеют прямое или косвенное отношение к монтажу трубопровода D 108-720мм…
Многие из нас (сварщиков) часто сталкиваются с прямыми врезками (тройниками однородного и разнородного) трубопровода, отводами, врезками под 45 градусов, переходами и штанами….
Что делать если нет этих вещей в свободной продаже?
Существуют некоторые наработки по правильному раскрою некоторых диаметров трубы и изготовления из них выше перечисленной фасонины….

у нас вот что делают с переходов

Прикрепленные изображения

  • Как грамотно раскроить отвод,тройник...: DSC02160.JPG
  • Как грамотно раскроить отвод,тройник...: DSC02161.JPG

Greisman

Автор темы  Отправлено 15 July 2010 - 23:18

Как грамотно раскроить отвод,тройник...

Прикольно я просто постоянно работаю с 18Х12Н10т и у нас такие вещи редкость

Fuchs

Отправлено 15 July 2010 - 23:28

Как грамотно раскроить отвод,тройник...

Просмотр сообщенияGreisman (15th July 2010 - 21:18) писал:

18Х12Н10т

Ошибочка вкралАся 8)

Fuchs

Отправлено 15 July 2010 - 23:31

Как грамотно раскроить отвод,тройник...

Greisman, у меня где-то книжка была, только вот скан с неё делать нельзя, авторское право, туды его... А так, ежли чего надо, могу посмотреть.

lk29

Отправлено 15 July 2010 - 23:37

Как грамотно раскроить отвод,тройник...

Ув. Fuchs, а вы ее сканируйте и распознайте или просто набейте табличку :-)

Fuchs

Отправлено 15 July 2010 - 23:52

Как грамотно раскроить отвод,тройник...

Э... У нас тут такой бизнес появился: адвокатишко какой-нить нанимает на работу студентов или школьников, и они целыми днями в сети ищут, до чего докопаться можно. Как найдут, сразу иск... Минимум 500 Евро с каждого случая...
А скан и Дести, наверно не разрешит, потому что как ни крути - нарушение авторских прав...

МИНЗДРАВ

Отправлено 16 July 2010 - 17:36

Как грамотно раскроить отвод,тройник...

Самый универсальный и "неубиенный" способ построения развёрток, это математическое вычисление координат характерных точек. И последующее уточнение размеров, посредством доступного моделирования.

Greisman

Автор темы  Отправлено 16 July 2010 - 21:54

Как грамотно раскроить отвод,тройник...

Цитата

18Х12Н10т
Ошибочка вкралАся

В чем ошибочка???

Цитата

Greisman, у меня где-то книжка была, только вот скан с неё делать нельзя, авторское право, туды его... А так, ежли чего надо, могу посмотреть.

Нет, мне ничего ненадо я наоборот до людей пытаюсь донести инфу.... и кое-какие личные нароботки, тем более я небоюсь на них нет авторских прав
Буду сливать потихоньку по мере переноса их в электронную инфу(отводы двух,трех и пяти сегментные,врезки 90град,врезки 45град,штаны)

Fuchs

Отправлено 17 July 2010 - 00:23

Как грамотно раскроить отвод,тройник...

Просмотр сообщенияGreisman (16th July 2010 - 19:54) писал:

В чем ошибочка???

12Х18Н10Т
Я просто знак вопроса забыл поставить.

Сообщение отредактировал Fuchs: 17 July 2010 - 00:25

Greisman

Автор темы  Отправлено 17 July 2010 - 11:43

Как грамотно раскроить отвод,тройник... Нержавеющая труба марки 12Х18Н10Т
Подскажжите а можно вставить файл в сообщение?

Цитата

Самый универсальный и "неубиенный" способ построения развёрток, это математическое вычисление координат характерных точек. И последующее уточнение размеров, посредством доступного моделирования.

Я впринципе и предлагаю этот способ и таблички к нему...

ZeloBorzo

Отправлено 17 July 2010 - 12:22

Как грамотно раскроить отвод,тройник...

Просмотр сообщенияGreisman (Jul 14 2010, 21:52) писал:

Доброго времени суток…Итак предлагаю данную тему людям, которые имеют прямое или косвенное отношение к монтажу трубопровода D 108-720мм…
Многие из нас (сварщиков) часто сталкиваются с прямыми врезками (тройниками однородного и разнородного) трубопровода, отводами, врезками под 45 градусов, переходами и штанами….
Что делать если нет этих вещей в свободной продаже?
Существуют некоторые наработки по правильному раскрою некоторых диаметров трубы и изготовления из них выше перечисленной фасонины….


Решение этой проблемы: Plate'n'Sheet Professional 4, на рутрекере есть. С лекарством.

Fuchs

Отправлено 17 July 2010 - 23:00

Как грамотно раскроить отвод,тройник...

Просмотр сообщенияGreisman (17th July 2010 - 09:43) писал:

Нержавеющая труба марки 12Х18Н10Т

Ну слава Богу, а то я уж в марочник полез...

Wlad_KZ

Отправлено 30 January 2011 - 15:14

Как грамотно раскроить отвод,тройник...

Попалась программа для раскроя Plate n Sheet v4.05, может кому сгодится.
